常压热水炉系统的3个设置!

  • 作者:王陶艺
  • 浏览量:345
  • 发布时间:2022-12-06 14:46:28
  • 来源:纽克曼蒸汽发生器

原标题:常压热水炉系统的3个设置!

  由于常压热水炉开口与大气相通,热水炉在运行或停止运行时,水位线处的压力始终与大气压力相同,从根本上消除了爆炸的可能性,而且还具有造价低廉、制造简单、运行管理方便、经济适用等诸多优点,因此特别是北方地区使用的越来越广泛。

  热水炉膨胀水箱的设置:

  热水炉膨胀水箱的设置,对常压热水炉几乎是必不可少的,它既可以吸收锅水受热产生的热膨胀又可以增加热水炉的水容积,以防止被水泵抽空,还可容纳一旦发生停泵时,启闭阀关闭滞后或关闭不严而流回的循环热水。对于锅筒体积较大的常压热水炉,可在锅筒上部预留出部分空间,此一空间必须与大气相通。对一般热水炉而言,需再设一与大气相通的热水炉膨胀水箱。热水炉膨胀水箱一般设在热水炉的上方,箱体高度常为1米左右,容积一般不超过2立方米。 设置热水炉膨胀水箱应注意以下几个问题:

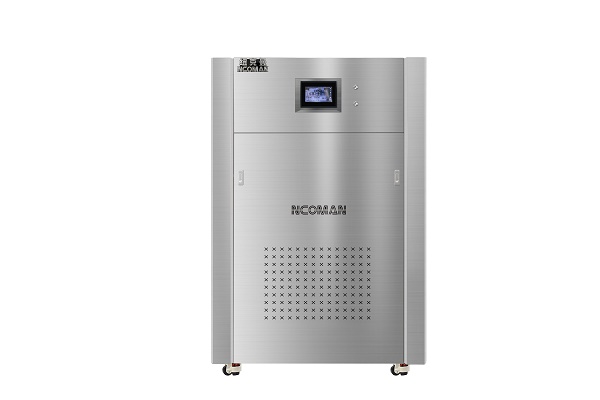

微信图片_20211104141446 - 副本.jpg

相关燃气热水炉文章推荐阅读:燃气热水炉压火操作的先后顺序!

  ① 水箱膨胀空间应大于系统水膨胀的净增量;

  ② 水箱膨胀空间必须有与大气相通的通气口,通气口直径不小于100mm,以保证热水炉在常压下运行;常压热水炉供热系统上供下回式(双点定压式);

  ③ 水箱不能超过热水炉顶部标高3米,与热水炉相连的管直径不应小于50mm;

  ④ 为防止热水炉满水时热水外溢,在水箱膨胀空间允许高水位处设置溢流管,溢流管应接至安全地点。另外为便于监视液位,还应设置水位表。

  ⑤ 整个热水循环系统的补充水可以从热水炉膨胀水箱补入,几台热水炉可以共用一个热水炉膨胀水箱。

  自动启闭阀的设置:

  由于常压热水炉相当于一个敞口的加热水箱,且系统循环水是先于循环水泵压头送入到较高处的热用户。当正常停泵或由于某些原因突然停泵时,水泵压头消失,此时高于热水炉水位的系统循环水由于重力压头的作用,会倒入热水炉,甚至由热水炉膨胀水箱大量溢出。为避免上述现象发生,应在热水炉回水口装一个自动启闭阀,当循环水泵运行时,启闭阀自行开启,热水炉与系统相通,系统水循环流动。一旦停泵,启闭阀立刻自行关闭,将热水炉与系统隔断,避免系统水流入热水炉溢出。

  循环水泵的设置

  1)在常压热水炉采暖系统中,循环水泵设于热水炉之后,将热水炉中热水抽出后经管网送往热用户,因此流经循环水泵的水温度较高,最好采用R系列热水泵。

  2)在常压热水炉供暖系统中,循环水泵的作用是将热水炉中的热水抽送到任意高度的热用户,并促使热水克服系统阻力不断循环运行。建筑物越高,提升高度越高,水泵所需扬程就越大。管路的系统阻力加上热水炉水位与系统最高点之间水的重力压头及附加的压头裕量即为热水循环泵的扬程。

  3) 热水循环泵所必需的流量的确定方法与承压热水炉系统相同。

  4)由于循环水泵设在热水炉出水端,而水泵吸入端为负压,热水炉出水温度较高,易在水泵内汽化,产生汽蚀,影响水泵的正常运行。为防止水泵产生汽蚀的可能,热水炉膨胀水箱液面与水泵轴线之间要有一定的高度差,当循环泵入口至热水炉膨胀水箱液面之间形成的静压值大于循环泵入口管段管道水流阻力之和时,就不必考虑循环水泵产生汽蚀的可能。循环水泵安装时,其入口中心线与热水炉最低水位线之间的距离一般不宜小于2米。

  5) 热水循环泵的台数应不少于2台,一台运行,一台备用。
