燃气蒸汽发生器燃气管道试压需要注意的问题!

  • 作者:孟依依
  • 浏览量:453
  • 发布时间:2023-03-10 15:30:39
  • 来源:纽克曼蒸汽发生器

原标题:燃气蒸汽发生器燃气管道试压需要注意的问题!

  燃气蒸汽发生器燃气管道试压时,应注意下列问题:

  1)测定试压介质用的温度计、压力表应灵敏准确,便于观看,压力表的精度应为I级,表盘直径不小于150mm,量程和最小刻度应与试验压力相协调。

  2)装在低压燃气蒸汽发生器管道上的皮膜式流量表只进行气密性试验,做强度试验时将其前后阀门关闭。

  3)管道试压结果如不符合要求,应找出缺陷进行修理,修复后重新试验,直至试验合格。

  蒸汽发生器房内燃气蒸汽发生器管道试压

  1)强度试验:蒸汽发生器房内燃气蒸汽发生器管道的强度试验压力为设计压力的1.5倍,且不得低于0.lMPa。

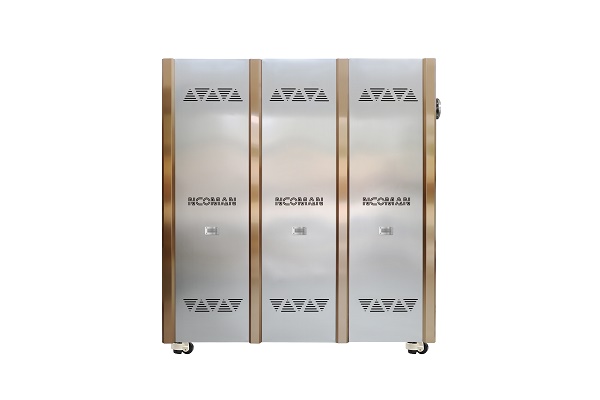

微信图片_20211104141327 - 副本.jpg

  在低压燃气管道达到试验压力时,稳定不少于0.5h后,用发泡剂检查所有接头,无渗漏、无压力降为合格。

  在中压燃气蒸汽发生器管道达到试验压力时,稳定不少于0.5h后,用发泡剂检查所有接头,无渗漏、压力计量装置无压力降为合格;或稳压不少于1h,观察压力计量装置,无压力降为合格。

  中压以上燃气蒸汽发生器管道进行强度试验时,当压力升至50%的试验压力时,停止不少于15min,用发泡剂检查所有接头,无渗漏后方可缓慢升压至试验压力并稳定不少于1h后,观察压力计量装置无压力降为合格。

  2)严密性试验:室内燃气蒸汽发生器管道严密性试验应符合下列要求.

  ①低压燃气蒸汽发生器管道试验压力为设计压力且不小于5kPa,在试验压力下,稳压不少于30min,并用发泡剂检查全部接头,无渗漏、压力计量装置无压力降为合格。当试验系统中有不锈钢波纹软管、铝塑复合管、耐油胶管、覆塑铜管时,试验压力不小于1h,除对各密封点检查外,还应对包覆层端面是否有渗漏现象进行检查。

  ②中压以上燃气蒸汽发生器管道试验压力为设计压力且不小于0.1Mpa。在试验压力下,稳压不少于2h,并用发泡剂检查全部接头,无渗漏、压力计量装置无压力降为合格。

  ③室外燃气蒸汽发生器管道的安装、试压、验收应遵守CJJ33《城镇燃气输配工程施工及验收规范》的规定,蒸汽发生器房内燃气蒸汽发生器管道的安装、试压、验收应遵守CJJ94《城镇燃气室内工程施工与质量验收规范》的规定。
